一、設備介紹

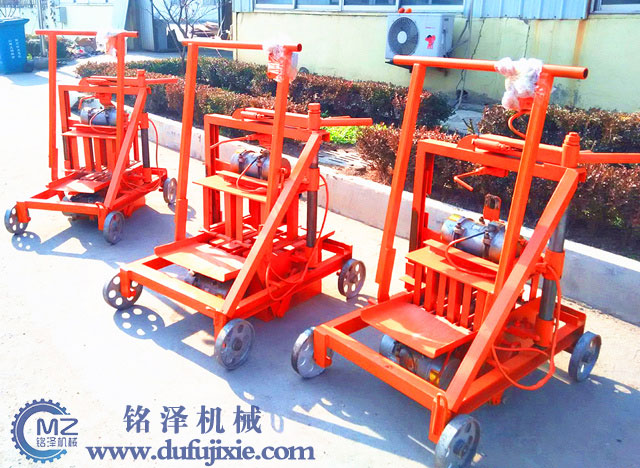

　　小型砌塊磚機多為手動操作，型號有：QTY40-35、QTY4-10等，設備結構簡單，操作方便，經過簡單培訓就可以直接工作。小型砌塊磚機還可以設計成移動式，這樣就不需要托板，將成型的磚坯直接脫模到地面上，減少了托板費用和人工碼垛成本，要求場地面積足夠大。小型砌塊磚機的上料、布料、壓制成型都是需要人工操作，當操作熟練后，產量就可以整體提升上來。

二、結構原理及特點

　　1、小型砌塊磚機采用四柱導向，配強振電機，采用振動臺定向垂直振動和上模加壓振動，功率小，實現強振效果，使每種原材料都能有效流動和密實充填，大大提高了生產效率，生產出密度均勻、強度高的砌塊;

　　2、本機采用上模推拉、手動刮磚、卸磚。操作簡單靈活，能快速熟悉和掌握;

　　3、機身采用大型鋼材和特殊焊接工藝及材料制成，堅固耐用，耐沖擊，整機懸掛連接部分采用“彈簧隔振技術”和定向垂直振動技術，降低了功率損耗，提高了緊湊性，實現了良好的減震效果，減少了模具的磨損，延長了模具的使用壽命;

　　4、木托盤成型時，與模具同步共振，無沖擊力，木托盤使用壽命是同類產品的兩倍以上;

　　5、一機多用，配不同規格的模具，可生產不同規格的水泥磚，模具更換方便簡單，維修方便;

　　6、壓頭可縱向移動，便于送料、維修和清洗，壓腳與模具箱間隙小，塊體毛邊小，外觀好。

三、技術參數

　　磚機尺寸：130x120x190cm

　　配備功率 ：7.5kw(380v)

　　成型周期 ：35秒

　　設備重量 ：700kg

　　托板尺寸： 850X550X30

　　產量 240×115×53 24塊/板 15000塊/8小時

　　240x115x90 12塊/板 7000塊/8小時

　　390x190x190 4塊/板 2500塊/8小時

　　390x240x190 3塊/板 2000塊/8小時

四、使用方法

　　1、檢查機器各部分是否松動，加油部分加潤滑油，減少機械摩擦，延長使用壽命;

　　2、接上電源后，按下抬模按鈕，將壓頭懸掛，將模盒與壓頭重疊數次，檢查是否正確;

　　3、按下壓模按鈕，將模箱落在木托盤上，向后推壓頭，開始向模箱加料，然后打開下振動按鈕振動5-8秒，停止振動，加點料，將更多的料刮到模箱的水平位置;

　　4、扳回壓頭，觸摸擋板，板下吊鉤將壓頭落下，同時打開上下振動開關，當兩個半絲桿上的水平桿到達位置時，關閉上下振動按鈕;啟動上升按鈕，將上壓頭掛在吊鉤上，到達位置立即停車，避免碰撞，鉤子扣好后，才能用叉車將磚塊和托板拉出。
